产品用途:
水玻璃（硅酸钠溶液）主要用于矿山选矿、防水、堵漏、快干水泥、铸造、纸箱制作、金矿、安全门内芯。
洗涤用品、土壤坚固等
提高抗风化能力
水玻璃溶液涂刷或浸渍材料后，能渗入缝隙和孔隙中，固化的硅凝胶能堵塞毛细孔通道，提高材料的密度和强度，从而提高材料的抗风化能力。但水玻璃不得用来涂刷或浸渍石膏制品。因为水玻璃与石膏反应生成硫酸钠（Na2SO4），在制品孔隙内结晶膨胀，导致石膏制品开裂破坏。
加固土壤
将水玻璃与氯化钙溶液交替注入土壤中，两种溶液迅速反应生成硅胶和硅酸钙凝胶，起到胶结和填充孔隙的作用，使土壤的强度和承载能力提高。常用于粉土、砂土和填土的地基加固，称为双液注浆。
配制速凝防水剂
水玻璃可与多种矾配制成速凝防水剂，用于堵漏、填缝等局部抢修。这种多矾防水剂的凝结速度很快，一般为几分钟，其中四矾防水剂不超过1min，故工地上使用时必须做到即配即用。
多矾防水剂常用胆矾（硫酸铜）、红矾（重铬酸钾，K2Cr2O7）、明矾（也称白矾，硫酸铝钾）、紫矾等四种矾。
配制耐酸胶凝
耐酸胶凝是用水玻璃和耐酸粉料（常用石英粉）配制而成。与耐酸砂浆和混凝土一样，主要用于有耐酸要求的工程。如硫酸池等。
配制耐热砂浆
水玻璃胶凝主要用于耐火材料的砌筑和修补。水玻璃耐热砂浆和混凝土主要用于高炉基础和其他有耐热要求的结构部位。
防腐工程应用
改性水玻璃耐酸泥是耐酸腐蚀重要材料，主要特性是耐酸、耐温、密实抗渗、价格低廉、使用方便。可拌和成耐酸胶泥、耐酸沙浆和耐酸混凝土，适用于化工、冶金、电力、煤炭、纺织等部门各种结构的防腐蚀工程，是纺酸建筑结构贮酸池、耐酸地坪、以及耐酸表面砌筑的理想材料。
黏结剂
五十年代水玻璃吹二氧化碳工艺广泛应用，该工艺水玻璃加入量高、溃散性差，旧砂不能回用，浪费硅砂资源，大量外排固体废弃物，破坏生态环境，生产铸件质量粗糙，使其面临被淘汰。
酯硬化新型水玻璃自硬砂1999年问世，水玻璃加入量1.8～3.0%，强度高、溃散性好、旧砂可再生回用，回用率80～90%，可使用时间可调，可用于机械化造型生产线，也可用于单件小批量生产。可生产几公斤至几百吨的各种铸件，现已在铁路车辆、冶金机械、重型机械、矿山机械、通用机械厂几十家企业推广应用。
新型水玻璃被称为符合可持续发展的绿色环保型铸造黏结剂。
主要特点粘结力高
水玻璃硬化后的主要成分为硅凝胶和固体，比表面积大，因而具有较高的粘结力。但水玻璃自身质量、配合料性能及施工养护对强度有显著影响。
耐酸性好
可以抵抗除氢氟酸（HF）、热磷酸和高级脂肪酸以外的几乎所有无机和有机酸。
耐热性好
硬化后形成的二氧化硅网状骨架，在高温下强度下降很小，当采用耐热耐火骨料配制水玻璃砂浆和混凝土时，耐热度可达1000℃。因此水玻璃混凝土的耐热度，也可以理解为主要取决于骨料的耐热度。
耐碱性和耐水性差
因和混合后易均溶于碱，故水玻璃不能在碱性环境中使用。同样由于NaF、Na2CO3均溶于水而不耐水，但可采用中等浓度的酸对已硬化水玻璃进行酸洗处理，提高耐水性。
水玻璃的用途有哪些?

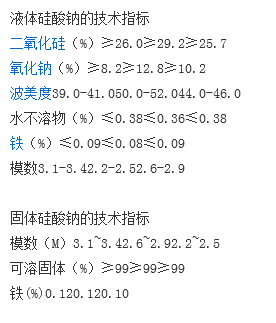

硅酸钠、硅酸钾钠俗称水玻璃（泡花碱），为无色或略带色、透明或半透明的稠状液体，能溶于水，遇酸分解，其无水物为无定型的玻璃状物质，无嗅无味，不燃不爆，有碱性。前者主要用于包装材料的胶粘剂、清洁剂的原料、耐火材料及铸造业的原料、制造化工产品的原料、混凝土的速凝剂，还可用于防酸腐蚀工程。后者按JB274标准组织生产。主要用于电焊条行业和建材行业。碳酸钾为单斜晶体，白色粉末状，细颗料状结晶或圆型小球。其熔点为891℃，易溶于水，不溶于乙酸醇和醚，有很强的吸湿性，易结块状，是生厂电子管、电视机显像管、电脑显示器玻璃壳的原料。还可用于油墨、电缆、照像、药品、聚脂、炸药、制革、陶瓷、建材、水晶及医药的生产。楼主应该是高中或者初中生吧？是的话只要知道硅酸钠是水玻璃，可以做粘合剂以及可防火
